Сидней сити

Особенности объекта

Застройщик предусмотрел центральную систему чиллер-фанкойл, где в качестве хладагента используется охлаждённая вода с температурой подачи 5-10 °C и обратки 10-15 °C.
Кроме того, в квартиру уже был заведён воздуховод приточной вентиляции, что потребовало точной увязки новых инженерных решений с существующими трассами.

Кондиционирование и вентиляция

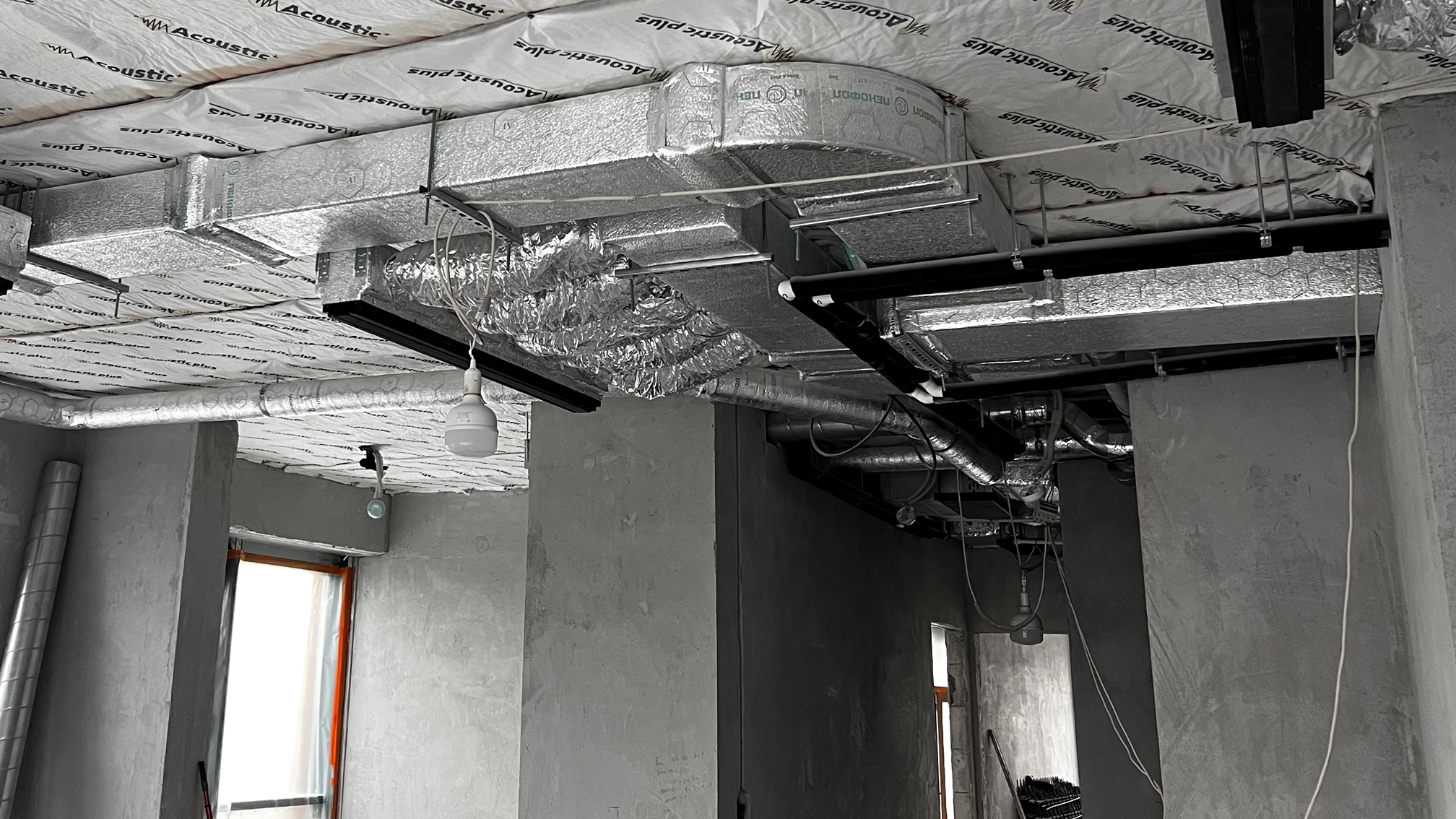

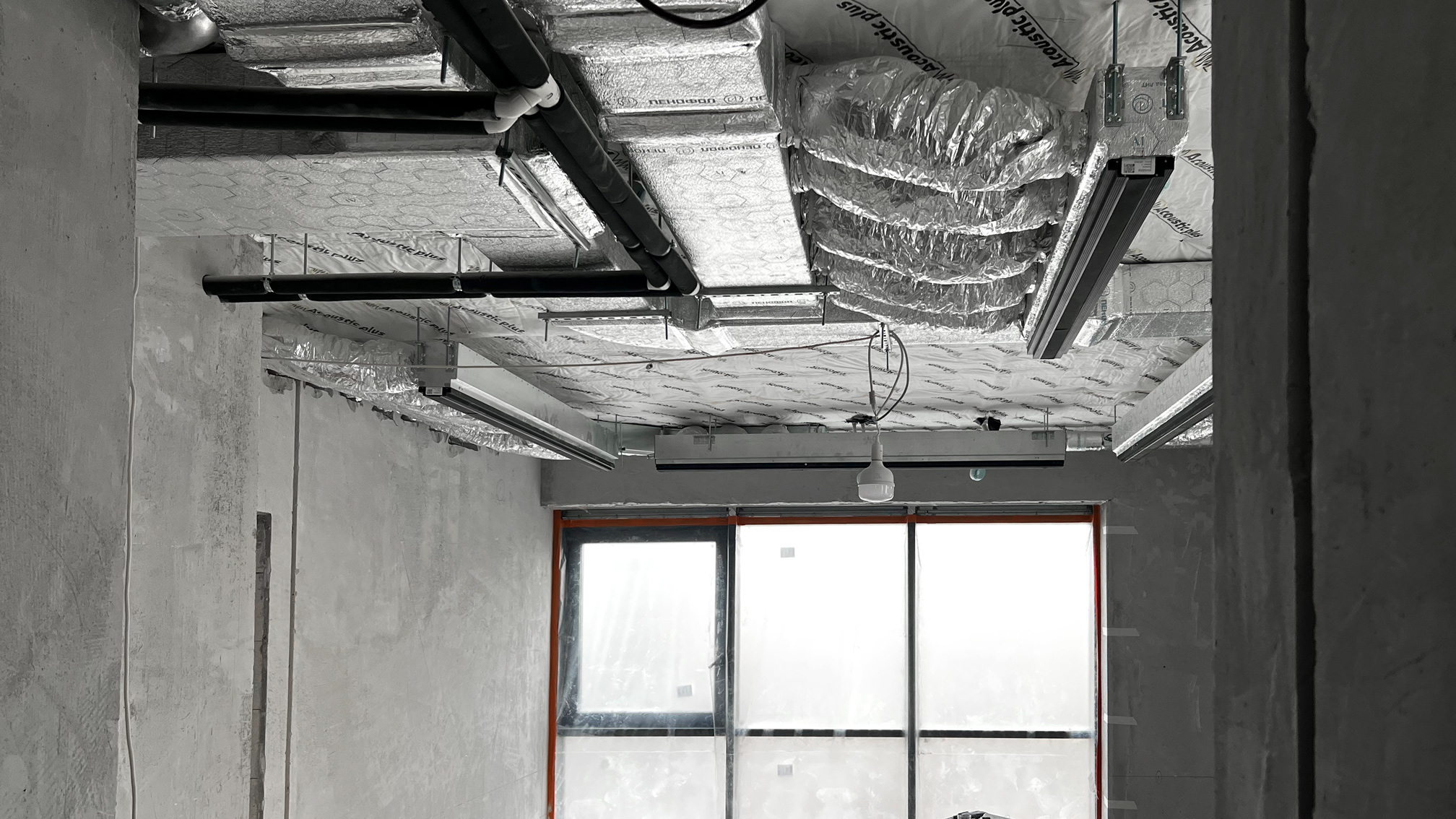

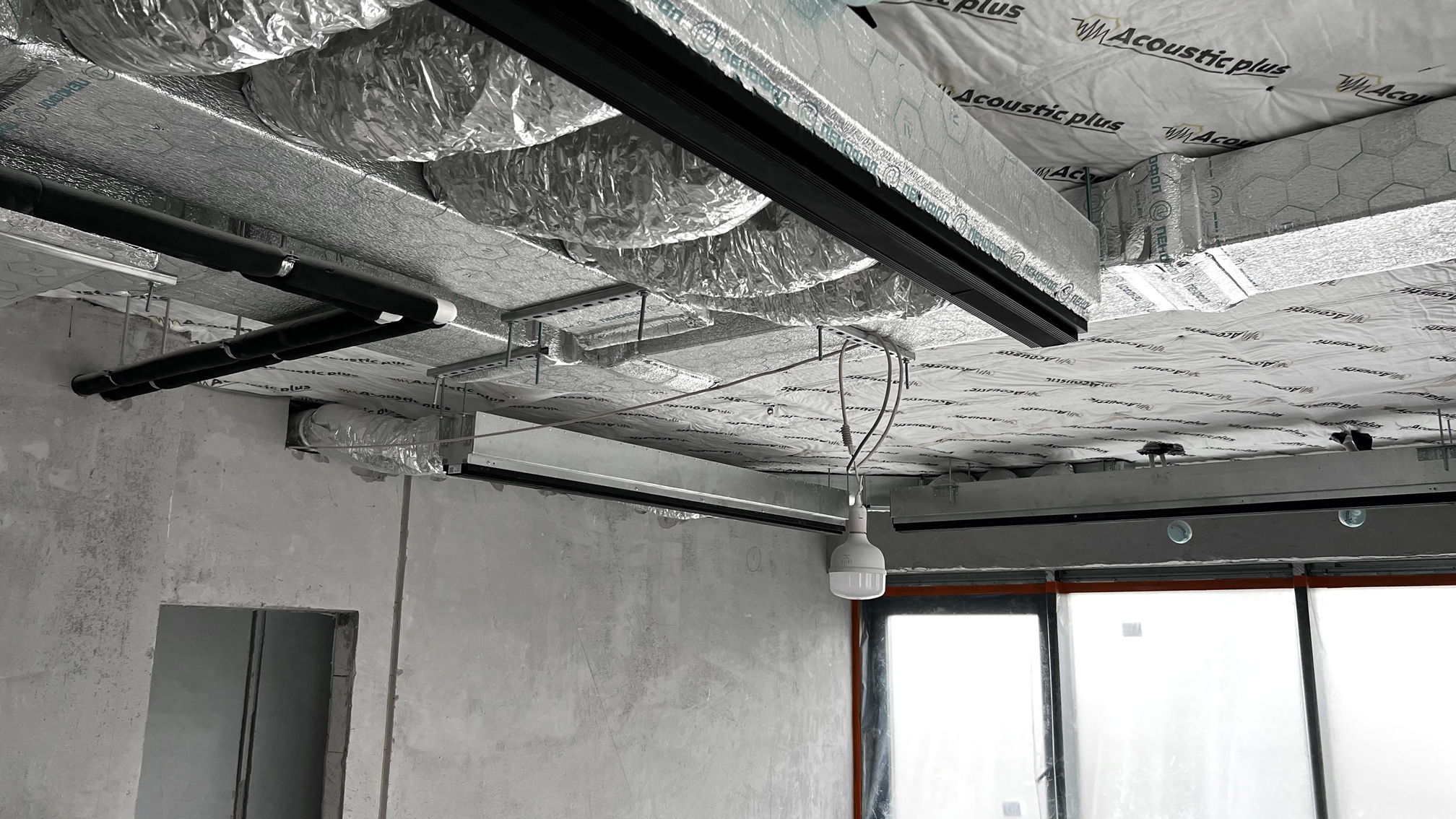

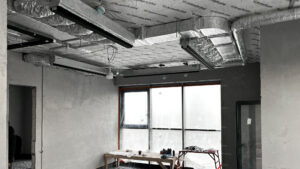

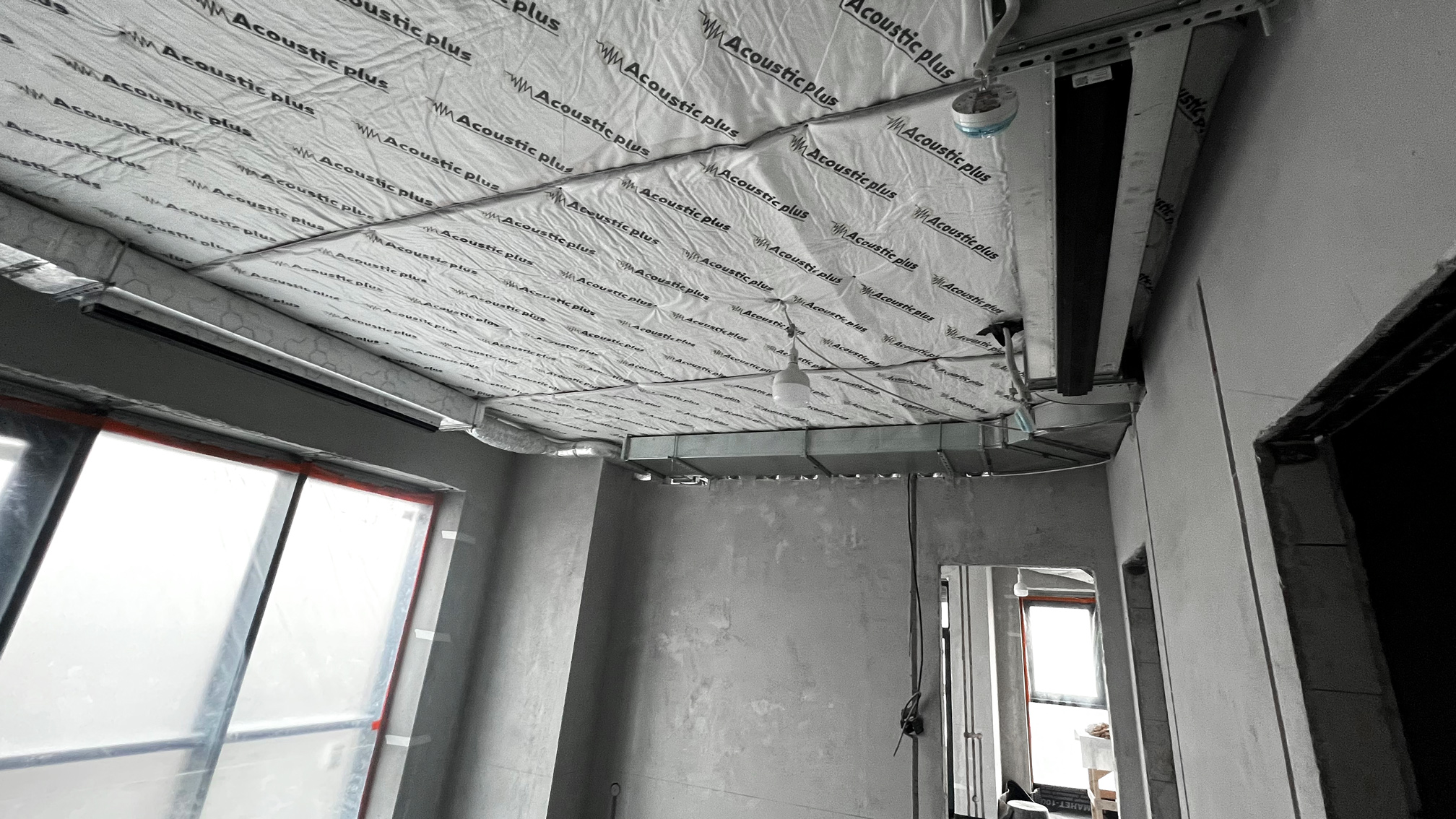

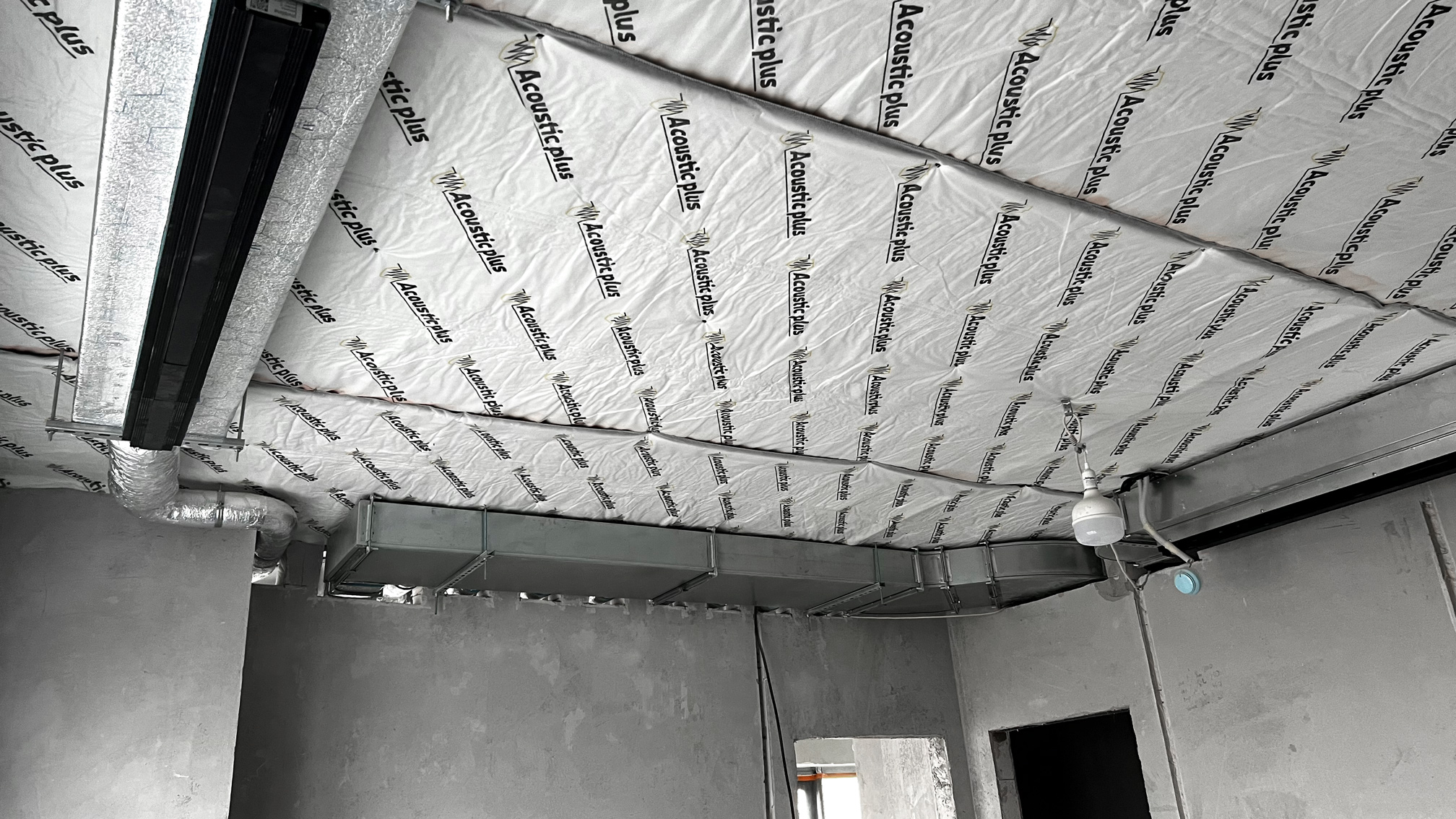

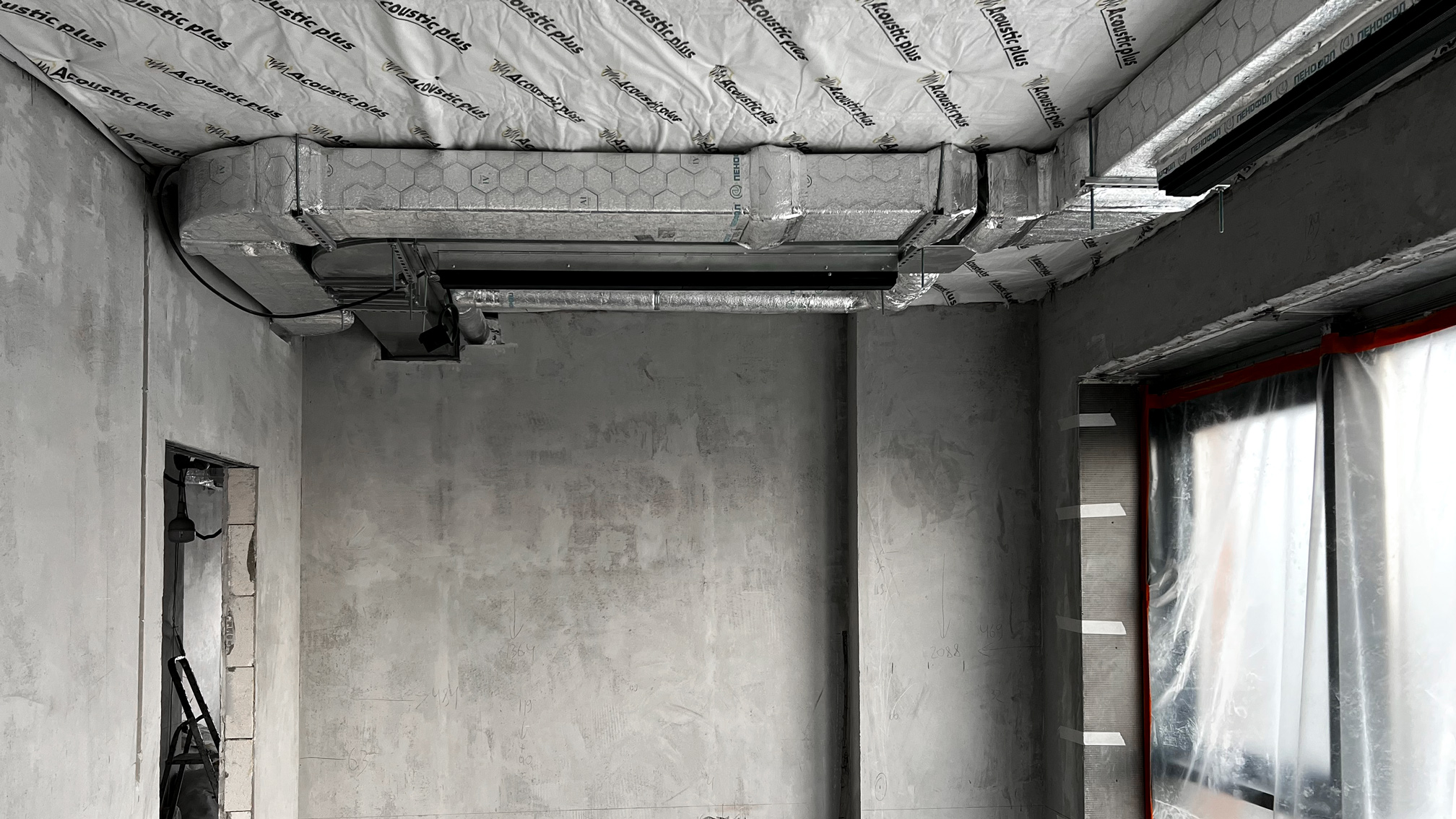

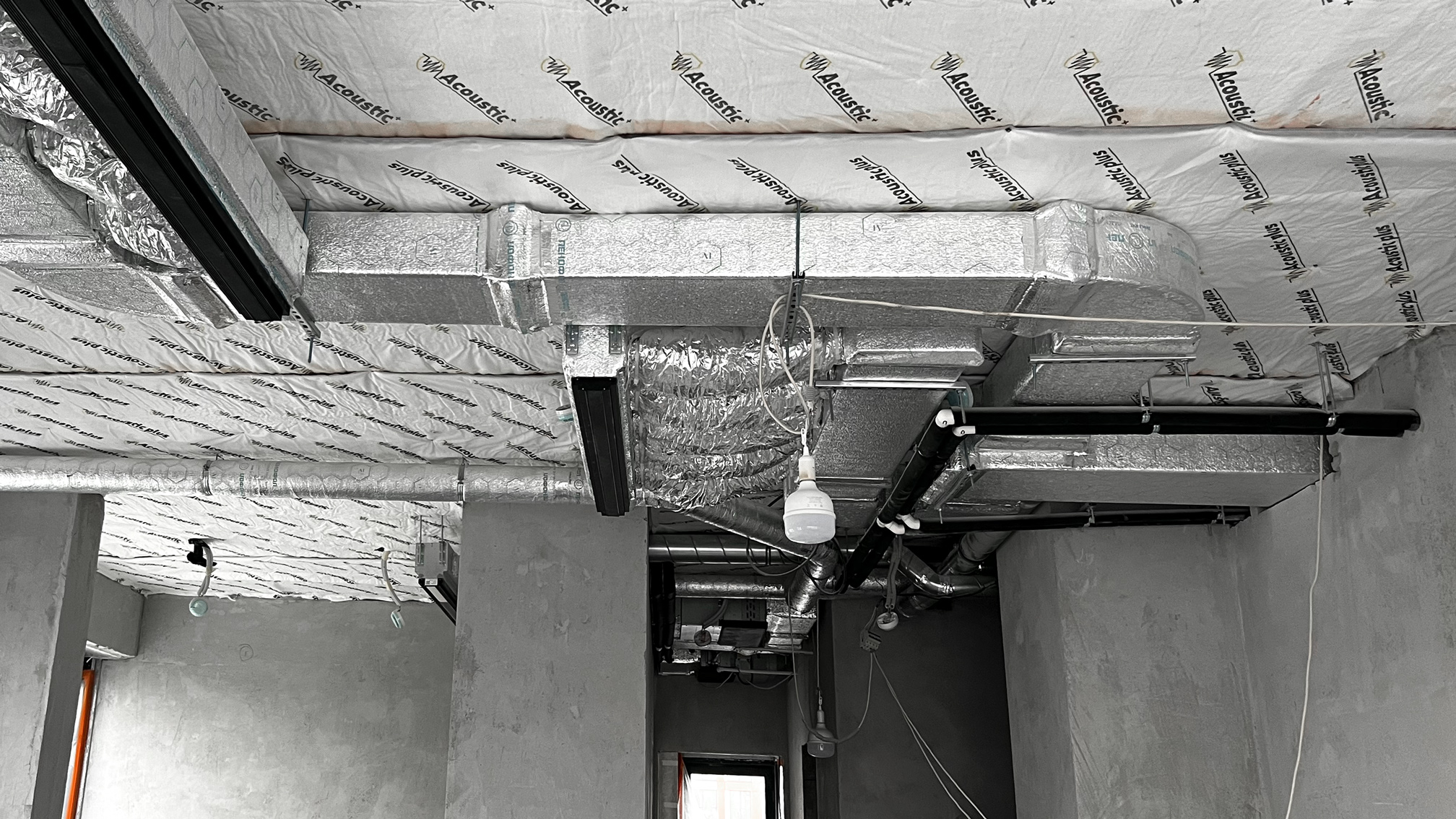

На базе технического задания была спроектирована система на оцинкованных воздуховодах, утеплённых теплоизоляцией.
В качестве приборов охлаждения выбраны канальные фанкойлы Haier, а воздухораспределение реализовано через щелевые диффузоры Invisiline.

Приточная линия вентиляции заведена непосредственно в камеры статического давления кондиционирования каждой комнаты (с разделителями потоков в камерах статического давления)

Особое внимание уделено интеграции в дизайн:

• часть диффузоров скрыта в ГКЛ-лобиках по периметру помещений,
• часть — встроена в стены, чтобы сохранить высоту потолков.

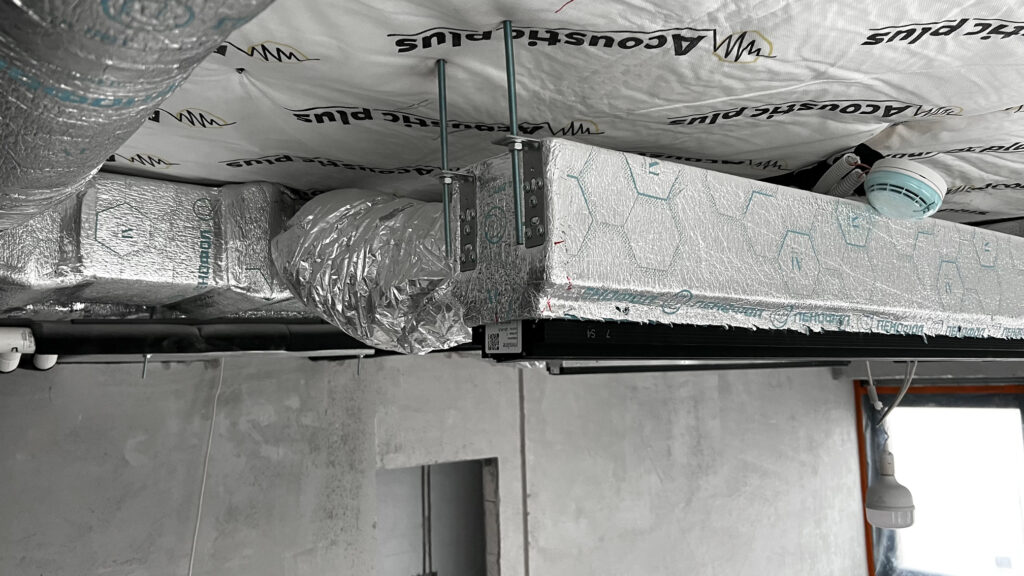

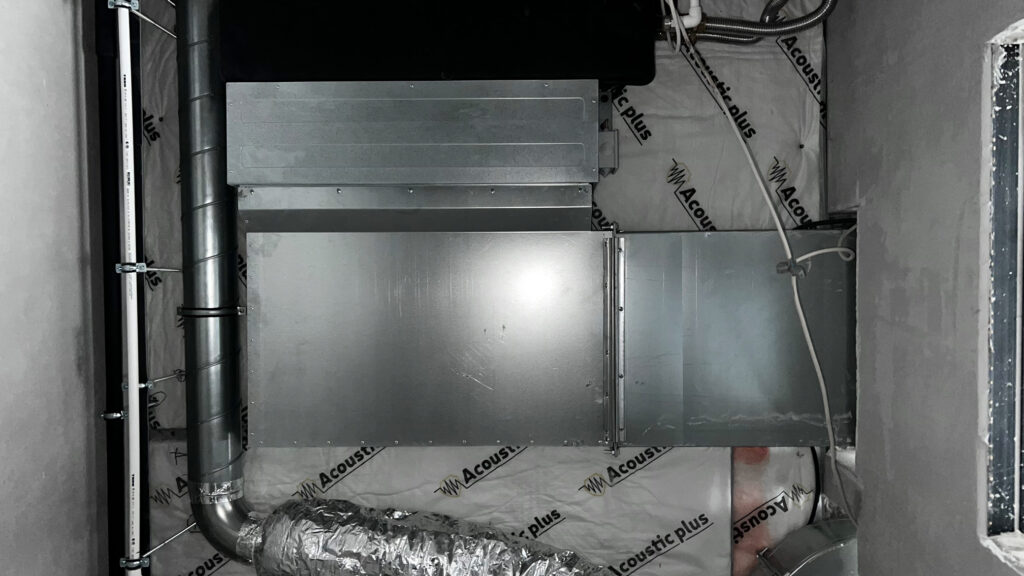

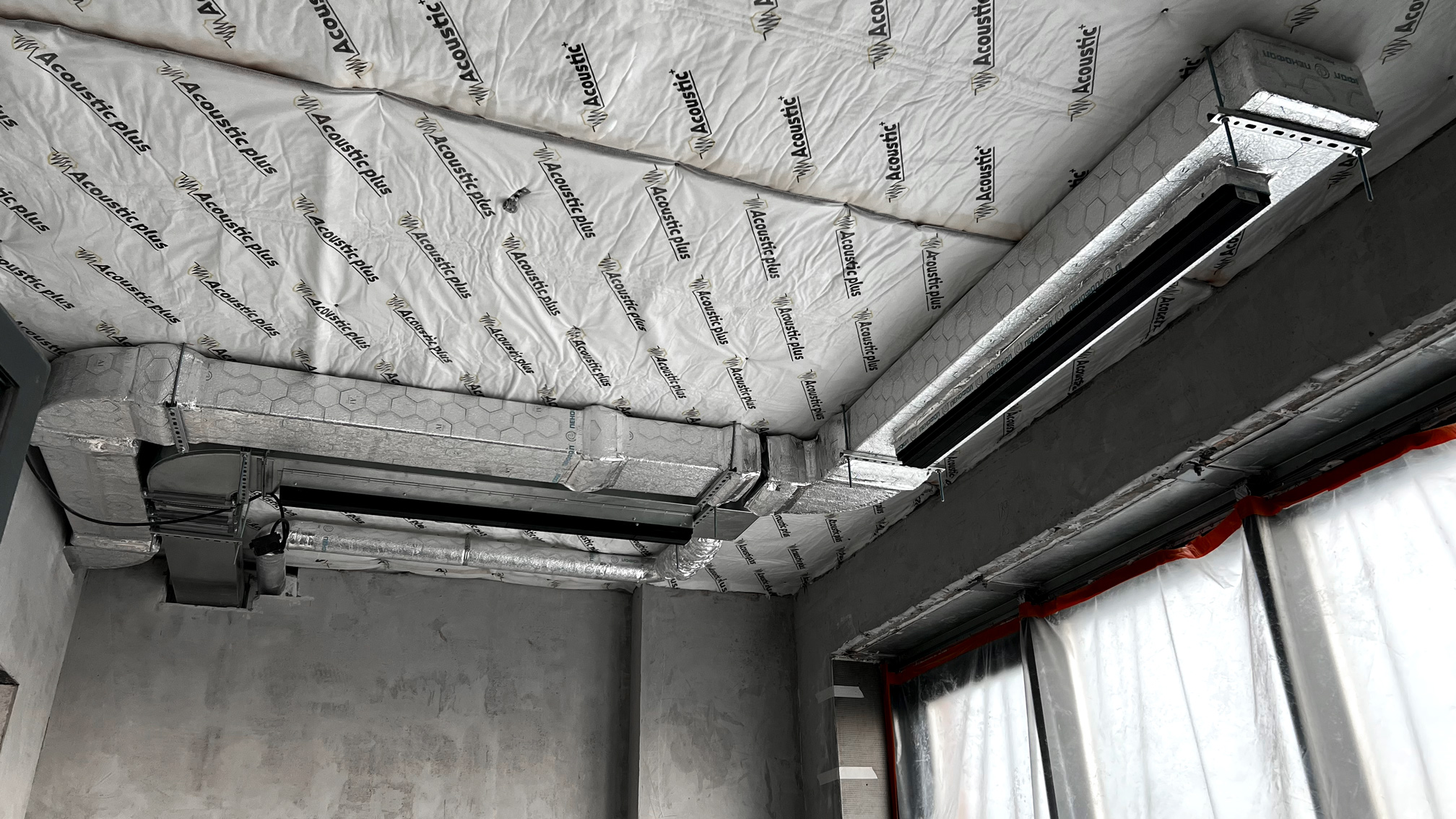

Из-за этого стандартные заводские камеры статического давления (КСД) не подошли — пришлось разработать уникальные конструкции, адаптированные под интерьер и архитектуру квартиры.

Автоматика и материалы

Каждый фанкойл оснащён смесительным узлом с трёхходовым клапаном, управляемым через настенный пульт — жильцы могут задавать индивидуальную температуру для каждой зоны.

Система холодоснабжения прошла опрессовку 15 кгс/см2. Система дренажа конденсата была принудительно пролита для выявления возможной течи.

Увлажнение воздуха

Совместно со специалистами Climatec реализована система форсуночного увлажнения.
Трубки разведены по потолку, а форсунки выведены через щели диффузоров в каждую жилую зону — решение получилось полностью скрытым и не нарушающим дизайн.
Оборудование водоподготовки компактно размещено в техническом отсеке над стиральной машиной в санузле.

Итог

Проект продемонстрировал, что даже при ограниченном пространстве можно создать:

• эффективную систему кондиционирования и увлажнения,
• комфортный микроклимат с равномерным распределением воздуха,
• полностью скрытую интеграцию инженерии в дизайн.

Сложность проекта заключалась в точной увязке инженерных систем с архитектурой и отделкой, но результат — тихая, энергоэффективная и визуально незаметная климатическая система, обеспечивающая комфорт круглый год.
